그래프의 특정 영역을 색상으로 채워서 강조할 수 있다.
이번 포스팅에서는 matplotlib.pyplot 모듈에서 그래프의 영역을 채우는 아래의 세가지 함수에 대해 소개한다.
- fill_between() - 두 수평 방향의 곡선 사이를 채우기
- fill_betweenx() - 두 수직 방향의 곡선 사이를 채우기
- fill() - 다각형 영역을 채우기
Keyword: plt.fill_between(), plt.fill_betweenx(), plt.fill()
기본 사용 - fill_between()
예제
import matplotlib.pyplot as plt
x = [1, 2, 3, 4]
y = [2, 3, 5, 10]
plt.plot(x, y)
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
plt.fill_between(x[1:3], y[1:3], alpha=0.5)
plt.show()
fill_between() 함수에 x[1:3], y[1:3]를 순서대로 입력하면,
네 점 (x[1], y[1]), (x[2], y[2]), (x[1], 0), (x[2], 0)을 잇는 영역이 채워진다.
기본 사용 - fill_betweenx()
예제
import matplotlib.pyplot as plt
x = [1, 2, 3, 4]
y = [2, 3, 5, 10]
plt.plot(x, y)
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
plt.fill_betweenx(y[2:4], x[2:4], alpha=0.5)
plt.show()

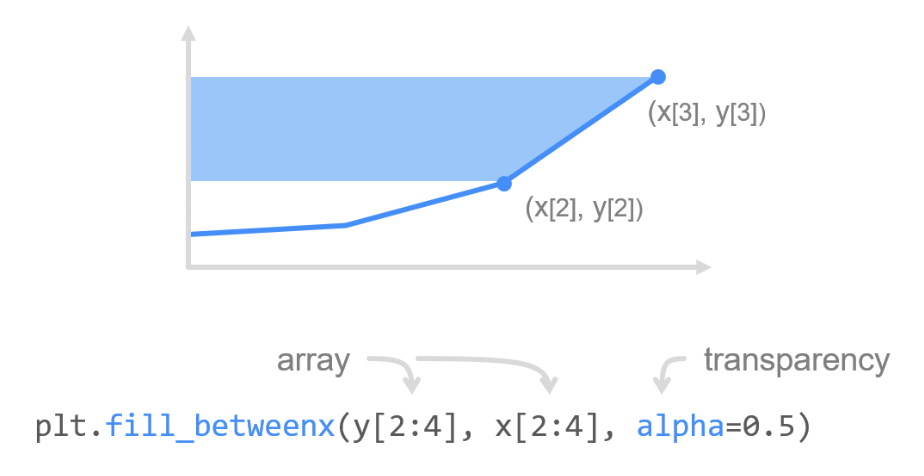

fill_betweenx() 함수에 y[2:4], x[2:4]를 순서대로 입력하면, 네 점 (x[2], y[2]), (x[3], y[3]), (0, y[2]), (0, y[3])을 잇는 영역이 채워진다.
두 그래프 사이 영역 채우기
예제
import matplotlib.pyplot as plt
x = [1, 2, 3, 4]
y1 = [2, 3, 5, 10]
y2 = [1, 2, 4, 8]
plt.plot(x, y1)
plt.plot(x, y2)
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
plt.fill_between(x[1:3], y1[1:3], y2[1:3], color='lightgray', alpha=0.5)
plt.show()
두 개의 그래프 사이 영역을 채우기 위해서 두 개의 y 값의 리스트 y1, y2를 입력해준다.
네 점 (x[1], y[1]), (x[1], y[2]), (x[2], y[1]), (x[2], y[2]) 사이 영역을 채운다. 결과는 아래와 같다.
다각형 영역 채우기 - fill()
예제
import matplotlib.pyplot as plt
x = [1, 2, 3, 4]
y1 = [2, 3, 5, 10]
y2 = [1, 2, 4, 8]
plt.plot(x, y1)
plt.plot(x, y2)
plt.xlabel('X-Axis')
plt.ylabel('Y-Axis')
plt.fill([1.9, 1.9, 3.1, 3.1], [1.0, 4.0, 6.0, 3.0], color='lightgray', alpha=0.5)
plt.show()
fill() 함수에 x, y 값의 리스트를 입력해주면, 각 x, y 점들로 정의되는 다각형 영역을 자유롭게 지정해서 채울 수 있다. 결과는 아래와 같다.
